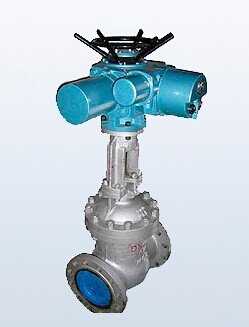

电动闸阀Z941H-16C

电动闸阀
一. 用途：
安装在水、汽管道上作为启闭装置用。
二. 结构特点：
1. 阀门采用压力自紧式密封结构，阀体、阀盖法兰连接。
2. 阀瓣采用双闸板中间万向顶结构，能自动调整阀瓣与阀座密封面吻合度，保证阀门的密封。同时此
结构维修方便，节约费用。
3. 阀瓣、阀座密封面用钴铬钨硬质合金由等离子喷焊而成，密封面硬度高，耐磨擦，抗擦伤，使用寿
命长。
4. 阀杆用渗氮钢制成，表面氮化处理，硬度高，抗擦伤，耐腐蚀，使用寿命长。
5. 阀门的开关由电动装置来控制，电动装置配有转矩控制机构、现场操作机构和手、电动切换机构。
除就地操作外，还可以进行远距离操作。
三. 注意事项：
1. 阀门尽可能垂直安装，阀杆向上。介质流向可以从任何一侧进入（DN300.PN32 除外）。
2. 阀门可安装在管道的任何位置，同时根据介质和介质的温度选择碳钢或合金钢阀门。


                                                           电 动 闸 阀 Z942Y(图)
闸阀、电动闸阀
Z41Y、 Z941Y
一.  用途
 安装在水和油品、蒸气管道上，作为启闭装置用。
二.结构简述
1、阀体和阀盖的连接形式为中法兰螺栓连接，进出口两侧法兰连接按 JB/T82.1-94、 JB/T86.2-94
标准规定设计。
   2、阀瓣采用楔式弹性单闸板结构，具有很好的弹性，保证阀门的密封。
    3、密封面采用堆焊硬质合金，具有良好的耐磨及抗擦伤性。
4、传动方式为手动、电动。
三. 注意事项
1.闸阀和电动闸阀尽量垂直安装在水平管道上。
2 的电动装置使用见说明书。
