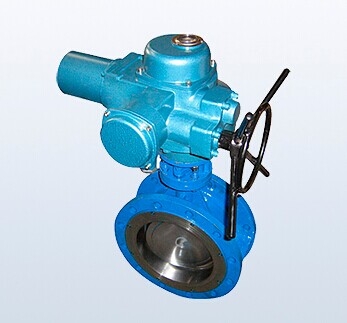

电动硬密封蝶阀D943H-16C

2017-04-13

电动硬密封蝶阀D943H-16C

电动-对夹式	金属硬密封	蝶阀
	四氟密封

■主要外形和连接尺寸

■D973	H	-10C（P、I、R、V）
	F

公称通径DN/mm	尺寸/mm(1.0MPa)
公称通径DN/mm	L	D1	H	H0	L1	L2	Z-φd
150	70	240	198	749	418	308	8-23
200	71	295	236	808	418	308	8-23
250	76	350	276	861	418	308	12-23
300	83	400	308	1035	540	308	12-23
350	92	460	340	1091	540	308	16-23
400	102	515	374	1162	585	375	16-25
450	114	565	384	1230	585	375	20-25
500	127	620	448	1314	585	375	20-25
600	154	725	490	1499	729	555	20-30
700	165	840	542	1598	729	555	24-30
800	190	950	607	1739	729	555	24-34
900	203	1050	665	1919	910	670	28-34
1000	216	1160	731	2078	910	670	28-34
1200	254	1380	842	2317	1378	1117	32-41
1400	294	1590	964	2562	1378	1117	36-48

■D973	H	-16C（P、I、R、V）
	F

公称通径DN/mm	尺寸/mm(1.6MPa)
公称通径DN/mm	L	D1	H	H0	L1	L2	Z-φd
150	70	240	198	749	418	308	8-23
200	71	295	236	808	418	308	12-23
250	76	355	276	861	418	308	12-25
300	83	410	308	1035	540	308	12-25
350	92	470	340	1091	540	308	16-25
400	102	525	374	1162	585	375	16-30
450	114	585	384	1230	585	375	20-30
500	127	650	448	1314	585	375	20-34
600	154	770	490	1499	729	555	20-41
700	165	840	542	1598	729	555	24-41
800	190	950	607	1739	729	555	24-41
900	203	1050	665	1919	910	670	28-41
1000	216	1170	731	2078	910	670	28-48
1200	254	1390	842	2317	1378	1117	32-54
1400	294	1590	964	2562	1378	1117	36-54
