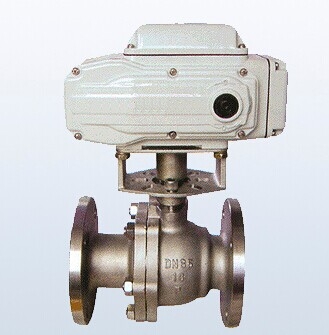

电动球阀Q941F-16P

2017-04-13

公称通径：DN15～DN300
公称压力：PN1.6～4.0Mpa
安装方式：法兰式
额定行程：90°
流量特性: 快开
阀体材料: 铸钢(ZG230～450) 不锈钢（304、316、316L等）
密封方式：软密封
适用介质：水、蒸汽、油品、天然气、酸、碱、盐腐蚀介质等
适用温度：-40℃～220℃

Q941F电动球阀产品概述：

Q941F电动球阀是一种（球体）绕垂直于通道轴旋转90º的阀门，其由回转型角行程电子式电动执行器和O型阀结构组成。Q941F电动球阀属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。Q941F电动球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

Q941F电动球阀产品特点：

1．Q941F电动球阀流体阻力小，是所有阀类中流体阻力最小的一种。以AC220V、AC380V或DC24V电源电压作动力，接受（4-20mA、0-10mA或1-5VDC）电流信号或电压信号，即可控制运转。Q941F电动球阀以角行程输出的扭矩转动球体0~90º，达到启闭动作或调节动作。

2．Q941F电动球阀是全电子式电动执行机构，采有机电一体化结构。Q941F电动球阀具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、连线简单。Q941F电动球阀通过输入电流信号或电压信号，改变球芯的旋转角度（0-90º任意角度），实现比例调节动作。

3．Q941F电动球阀球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。Q941F电动球阀特别适用于要求零泄漏率的场合。

Q941F 电动球阀型号含义：

阀门种类

动作方式

连接方式

阀芯结构

密封材料

Q：球阀

9：电动

1：螺纹连接

4：法兰式连接

7：对夹式连接

1：软密封浮动式球芯

4：L型三通

5：T型三通

7：硬密封固定式球芯

F：聚四氟乙烯

H：硬质合金

Q941F电动球阀各型号所表示的压力、材质：

产品名称	型号	材质	压力MPa
电动球阀	Q941F16C	铸钢WCB	1.6
电动球阀	Q941F25C		2.5
电动球阀	Q941F40C		4.0
电动球阀	Q941F16P	304不锈钢	1.6
电动球阀	Q941F25P		2.5
电动球阀	Q941F40P		4.0
电动球阀	Q941F16R	316不锈钢	1.6
电动球阀	Q941F25R		2.5
电动球阀	Q941F40R		4.0

Q941F电动球阀主要零件材料及适用温度、介质：

Q941电动球阀通径mm		DN15-DN300
材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀座密封	增强聚四氟乙烯、对位聚苯、硬质合金钢密封
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸碱类腐蚀性介质	醋酸类腐蚀性介质
适用工况	适用温度	聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃

Q941F电动球阀应用规范:

Q941电动球阀制造标准	Q941电动球阀法兰标准	Q941电动球阀结构标准	Q941电动球阀检验试验标准
GB/T12237-89	JB/T79-94 HG20592	GB12221-89	GB/T13927-89 JB/T9092-99
API6D	ANSI B16.5	ANSI B16.10	JB/T9092-99
JPI7S-48	JIS B2212~2214	JIS B2002	API598

Q941F电动球阀外形尺寸:

产品名称	产品型号	通径 DN(mm)	尺寸(mm)
			1.6MPa			2.5MPa			4.0MPa			6.4MPa
			L	D	D1	L	D	D1	L	D	D1	L	D	D1
电动球阀	Q941F	15	130	95	65	130	95	65	130	130	65	140	105	75
电动球阀	Q941F	20	140	105	75	140	105	75	140	150	75	152	125	90
电动球阀	Q941F	25	150	115	85	150	115	85	150	160	85	180	135	100
电动球阀	Q941F	32	165	135	100	165	135	100	180	180	100	200	150	110
电动球阀	Q941F	40	180	145	110	180	145	110	200	200	110	220	165	125
电动球阀	Q941F	50	200	160	125	200	160	125	220	230	125	250	175	135
电动球阀	Q941F	65	220	180	145	220	180	145	250	290	145	280	200	160
电动球阀	Q941F	80	250	195	160	250	195	160	280	310	160	320	210	170
电动球阀	Q941F	100	280	215	180	280	230	190	320	350	190	360	250	200
电动球阀	Q941F	125	320	245	210	320	270	220	360	270	220	381	295	240
电动球阀	Q941F	150	360	280	240	360	300	250	400	300	250	403	340	280
电动球阀	Q941F	200	400	335	295	400	360	310	502	375	320
