PZ673H、PZ673F、PZ673Y气动刀型闸阀（刀闸阀）

【产品说明】

PZ673H、PZ673F、PZ673Y 气动刀型闸阀（刀闸阀）：气动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ673H-10C~16C）、不锈钢（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的闸阀。

PZ673H、PZ673F、PZ673Y 气动刀型闸阀通过配用电磁阀、接近开关等附件可以完成开、关两位置的动作控制和信号输出，也可以完成连续动作的自动控制。用户可根据实际需要进行选择。公称通径 DN50~DN800，工作压力 1.0~1.6MPa。产品广泛用于化工、煤碳、制糖、污水、造纸等领域，是一种理想的密封阀门，特别适合于造纸行业在管道上作调节和节流使用。


气动刀型闸阀
气动刀型闸阀借助压缩空气驱动的阀门。

　　A,简单地说就是用气动执行器控制阀门,从而实现阀门的开和关。其可分为上下两部分，上半部分为气动执行器，下半部分为阀门。

　　B,产品使用中注意事项及其型号: 气动刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，手动刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性

　　C,从八十年代进入我国。在不到二十年的时间里，其使用范围从普通领域扩展到了更为广阔的各行各业。从矿山电厂的选煤、排矸、排渣。发展到了城市的污水处理，从一般的工业管道发展到了食品、卫生、医药等专业管道系统。超薄型的刀闸阀以其体积小、流阻小、重量轻、易安装、易拆卸等优点彻底解决了普通闸阀、平板闸阀、球阀、截止阀、调节阀、蝶阀等类阀门的流阻大、重量大、安装难、占地面积大等的疑难问题。刀闸阀出现后，大量的通用切断类阀门和调节阀门已被之取代。到今天，全球刀闸阀用量最大的是美国和日本。

　　电动刀型闸阀,气动刀形闸阀 刀形闸阀 美标刀型闸阀产品使用中注意事项及其特点: 刀型闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，刀型闸阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式刀型闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板 刀型闸阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分刀型闸阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

　　E工作性能及安装：

　　气动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点，可在工作压力1.0MPa-2.5MPa，使用温度-29-650℃情况下正常工作。刀型闸阀其闸板具有剪切功能，可刮除密封面上的粘着物，自动清除杂物，不锈钢闸板可防止腐蚀引起的密封泄漏。

　　F,气动刀型闸阀的安装使用

　　1.安装前须检查阀门腔内和密封面等部位，不允许有污物或砂粒附着；本类阀门在管道中一般应当水平安装。

　　2.各连接部位螺栓,要求均匀拧紧；

　　3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；

　　4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；

　　5.用户在安装阀门时，必须预留阀门驱动的必要空间；

　　6.驱动装置的接线须按线路图进行；

　　7.气动刀型闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

　　J,气动刀型闸阀,刀闸阀,手动单夹式刀型闸阀主要性能规范 公称压力(mpa) 壳体试验(mpa) 密封试验(mpa) 工作温度 适用介质 1.0 1.6 1.5 2.4 1.1 1.8 ≤900℃ 纸浆、污水、煤浆、灰、渣水混合物 单夹式刀闸阀,单夹式浆液闸阀,单夹式刀形闸阀主要零部件材质 体、盖 闸板 阀杆 密封面 不锈钢、碳钢、灰铸铁 碳钢,橡胶、四氟、不锈钢、硬质合金 刀型泥浆闸阀,刀型排渣闸阀,单夹式渣浆闸阀

【产品性能参数】

【产品零部件材料】

【产品外形及结构尺寸 (PN10)】

【产品外形及结构尺寸 (PN16)】

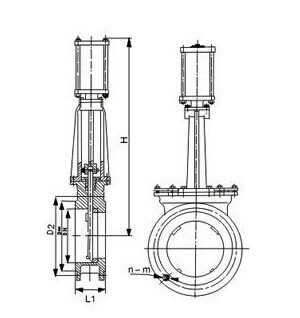

【产品外形及结构尺寸示意图】
