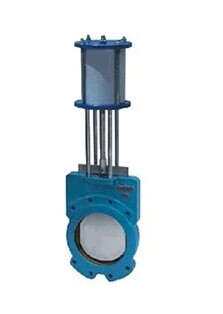

PZ673X-6、PZ673X-10气动浆液阀

产品说明

PZ673X-6、PZ673X-10 气动浆液阀：气动、对夹式连接形式，明杆平行式刚性单闸板，阀座密封面材料为合成橡胶，公称压力 PN6~PN10，阀体材料为灰铸铁的闸阀（浆液阀）。浆液阀是在吸收和消化国内外先进阀体技术基础上对阀体结构、密封形式、驱动装置及电气控制方面作了进一步更新。产品结构简单、体积小、重量轻、流阻小、介质不易在阀体内沉淀，以及安装方便等诸多优点，同时具备手动、电液动操作功能。电气控制：行程开关控制、位置显示仪控制，实现了机、电、液、仪一体化等多功能体系。 本类阀门在管道中一般应当水平安装。
结构形式及特征　　
              a、阀体结构形式及密封方式

 惠高阀门公司新研制的浆液阀分对夹式和整体式，对夹式阀体密封采用复合材料配置的“U”型和“T”型复合结构。整体式阀体密封采用“O”型复合密封圈结构，克服了原对夹式浆液阀采用“U”型密封垫受力后易移位和变形，介质外泄等缺点。闸板采用刀形结构，解决了灰浆沉淀密封槽内，阀门关闭不严，外泄漏等问题。

  b、驱动装置分手动操作和电液动操作两种

手动装置：操作简单，适用于力矩较小阀门。

电液动装置：适用于力矩较大，力和速度可调，可任意任置锁定的阀门装置。

 适用介质：

 采矿、钢铁工业——用于煤浆、滤碴浆等。

 净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水。

造纸工业——用于任何浓度纸浆、料水混合物。

制糖工业——用于甜菜洗涤、糖浆、榨汁、果汁等。

食品工业——用于洗涤和冲洗设备，粮食输送设备，麦芽浆等。

电站除灰——用于灰渣浆。

产品性能参数

产品零部件材料

产品外形及结构尺寸

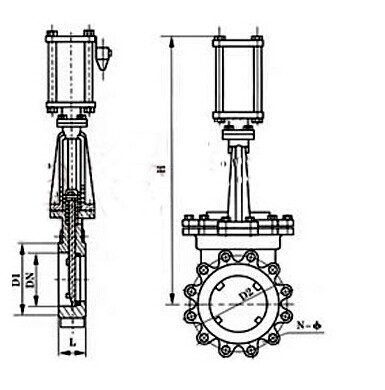

产品外形及结构尺寸示意图
