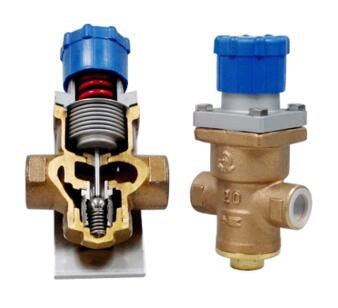

RD-40 蒸汽减压阀

型号		RD-40L型低	RD-40M型中	RD-40H型高
口径		15、20、25 (mm)
适用流体		蒸汽
流体温度		220℃
进入压力		1.0Mpa{10K}
调整压力范围		0.02-0.25MPa {0.2-2.5K}	0.2-0.4MPa {2-4K}	0.35-0.8MPa {3.5-8K}
弹簧涂上颜色作分别		绿	青	赤
最大减压比		20：1
阀前后最小差压		0.02Mpa{0.2K}
缔切升压		0.02MPa{0.2K}
许容漏量		定格流量0.05%以下
材质		本体/CAC406(青铜)、阀体、阀座/SUS316L、波纹管/SUS　密封圈/PTFE
连接方式		丝牙
耐压性	一次侧	水压2.0MPa{20K}
	二次侧	水压0.96MPa{9.6K}

微型阀门的注意事项

※ 如果大量排泄水流入减压阀，会造成减压阀出现异常动作，令功能受损。因此必须在减压阀的入口附近设置蒸汽疏水阀。

※ 请注意，蒸汽通气中，把手部分的温度会很高。

※ 有关设置时和运行的注意事项，请参照另行出版的使用说明书。

额定流量时的偏差　　单位：MPA{kgf/cm}

设定压力	偏　差
0.13{1.3}以下	设定压力*0.5以内
0.13以上，不足0.4{1.3以上，不足4}	0.07{0.7}以内
0.4以上，不足0.8{4以上，不足8}	0.12{1.2}以内

开放流量　　　　　　单位：MPA{kgf/cm}

次级配管直径与减压阀相同，次级停止阀全开放时的流量。
注）开放流量时的次级压力大幅下降。
本简介所记载的内容是平成10年7月时间饿内容。所记载的内容可能没有预告就作了改动。压力单位采用同时标示[国际单位系统SI]和[旧制单位]记载，把SI单位在前，接着在[]内用略号记录旧制单位。压力的换算是以1kgf/cm=100kpa=0.1Mpa为基准。例：旧制单位 10kgf/cm用1.0Mpa{10k}表示。

曲线图的使用方法

例：（条件）
初级压力：0.6Mpa{6k}
次级压力：0.2Mpa{2k}
饱和蒸汽量：100kg/h

通常在额定流量曲线图中规定。

求出初级压0.6Mpa和初级压0.2Mpa的交点{A}
如果沿A点的垂线求出满足流量100kg/h的交点{B}。得到{公称直径25}。

如果按机器启动时所需流量选定时，用开放流量曲线图选定。

在上述压力条件上的{公称直径25}的开放流量。求出交点{C和D}后，开放流量是215kg/h。
