DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀

【产品用途】

DS/J61H-25、DS/J61H-40、DS/J61H-63 型水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。

【产品特点】

1、产品按国家标准GB12235设计制造，结构新颖，选材合理,造形美观。连接端有法兰和焊接，可根据用户不同要求配接

2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性

3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性

4、结构紧凑，操作灵活，检修方便，使用寿命长

5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行

【执行标准】

设计与制造：JB/T3595

结构长度：GB/T15188.1

压力温度等级：GB/T3595

试验与检验：GB13927 JB/T9092

【性能参数】

主要外形和连接尺寸

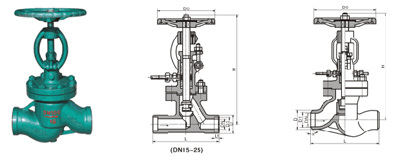

【结构图片】
