Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀

2017-04-12

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强 PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力 PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀主要性能参数

型号	PN	工作压力 /MPa	适用温度 /℃	适用介质
Q341F-16C	16	1.6	≤180	水、气、油
Q341F-25	25	2.5
Q341F-40	40	4.0
Q341Y-16C	16	1.6	≤425	水、气、油含颗粒介质
Q341Y-25	25	2.5
Q341Y-40	40	4.0
Q341F-16P	16	1.6	≤180	硝酸类
Q341F-25P	25	2.5
Q341F-40P	40	4.0
Q341Y-16P	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25P	25	2.5
Q341Y-40P	40	4.0
Q341F-16R	16	1.6	≤180	硝酸类
Q341F-25R	25	2.5
Q341F-40R	40	4.0
Q341Y-16R	16	1.6	≤450	水、气、油含颗粒介质
Q341Y-25R	25	2.5
Q341Y-40R	40	4.0

Q341F、Q341Y 型 PN16~PN40 蜗杆传动球阀零部件材料

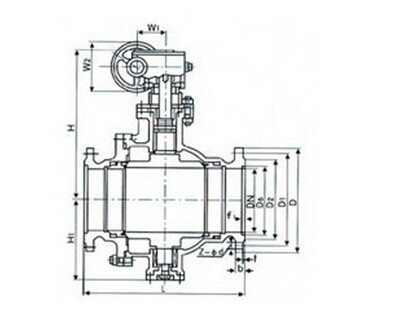

Q341F、Q341Y 型 PN16 蜗杆传动球阀主要外形及结构尺寸（mm）

DN	L	D	H	重量/kg
125	320	245	542	110
150	360	280	572	130
200	457	335	638	200
250	533	405	828	245
300	610	460	948	500

Q341F、Q341Y 型 PN25 蜗杆传动球阀主要外形及结构尺寸（mm）

DN	L	D	H	重量/kg
100	305	230	528	90
125	381	270	547	130
150	403	300	592	170
200	419	360	791	250
250	568	425	926	385
300	648	485	948	625

Q341F、Q341Y 型 PN40 蜗杆传动球阀主要外形及结构尺寸（mm）

DN	L	D	H	重量/kg
100	305	230	528	95
125	381	270	547	135
150	403	300	592	175
200	419	375	791	265
250	568	445	926	524
300	648	510	948	665
