400X（L741X）型 PN10~PN25 流量控制阀 - 水力控制阀 - 产品展示

400X（L741X）型 PN10~PN25 流量控制阀
2017-04-12
【产品用途】
400X（L741X）型 PN10~PN25 流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。

【产品特点】
1、本产品一改常规节流阀使用孔板或纯机械的减小流域面积的原理，利用相关导阀，最大限度地减小能量在节流过程中的损失
2、本产品控制灵敏度高，安全可靠，调试简便，使用寿命长

【性能参数】
型号
L741X-10
L741X -16
L741X -25
工作压力（MPa）
1.0
1.6
2.5
适用温度（℃）
0～80
适用介质
水
材料
阀体、阀盖
铸铁
阀杆
铬不锈钢
阀座、阀盘
青铜
膜片
丁晴橡胶
主要外形和连接尺寸
DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

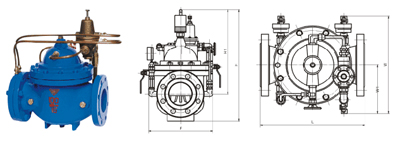

【结构图片】

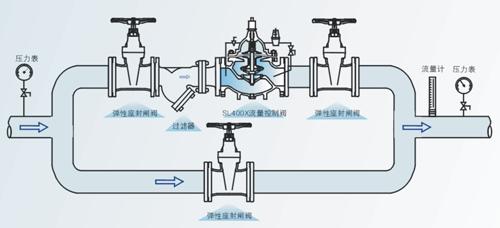

【安装示意图】
