【产品用途】
BD100D-10、BD400D-16、BD400D-25 型定水位阀是一种隔膜式调节水箱和水塔掖面高度的阀门。阀门由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递个水泵，水泵停止供水；当液面底于设定位置时水泵自动供水。该阀动作平稳，有效防止开泵水锤和停泵水锤的产生。避免管道产生过高的压力。适用于水箱、水塔的自动供水系统。
【性能参数】
型号 | J741X-10 | J741X-16 | J741X-10Q | J741X-16Q | |
工作压力（MPa） | 1.0 | 1.6 | 1.0 | 1.6 | |
适用温度（℃） | ≤70 | ||||
适用介质 | 清水 | ||||
材料 | 阀体、阀盖 | 灰铸铁 | 球墨铸铁 | ||
弹簧阀杆 | 不锈钢 | ||||
密封面 | 丁晴橡胶铜合金 | ||||
膜片 | 尼龙强化丁晴橡胶 | ||||
主要外形和连接尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 395 | 622 | 698 | 787 | 914 | 978 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |

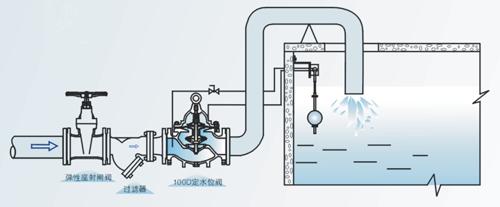

【安装示意图】
