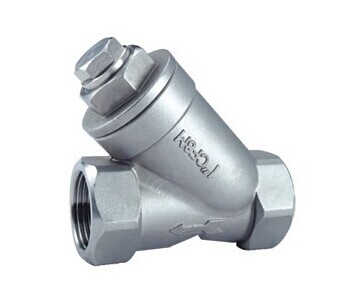

GL11H-16 内螺纹联接Y型过滤器

GL11H-16 内螺纹联接Y型过滤器
2017-04-12
产品说明
GL11H-16 内螺纹联接Y型过滤器：阀体材料为灰铸铁，主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便、纳污量大等等特点，主要用于水、蒸气等介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。可根据客户需要设置过滤网的目数。
产品性能参数

GL11H-16 内螺纹联接Y型过滤器主要性能参数
型号 PN 工作压力 (MPa) 适用温度 (℃) 适用介质
GL11H-16 16 ≤ 1.6 ≤ 200 水、蒸汽

产品零部件材料

GL11H-16 内螺纹联接Y型过滤器零部件材料
型号材料
阀体、阀盖垫片网
GL11H-16 灰铸铁石棉不锈钢

产品外形及结构尺寸

GL11H-16 内螺纹联接Y型过滤器主要外形及结构尺寸（mm）
DN DN/in L B H
15 ½ 90 16 54
20 ¾ 105 18 62
25 1 125 23 71
32 1¼ 140 23 75
40 1½ 160 26 90
50 2 190 28 92

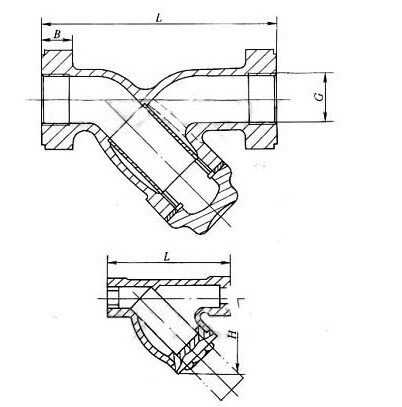

产品外形及结构尺寸示意图
