SSY14 型Y型伸缩过滤器：Y型过滤器和伸缩接头组合成，抗污性强排污方便，流通面积大，压力损失小，结构简单，体积小。滤芯网材质均为全不锈钢，耐腐蚀性强，使用寿命长。Y型拉杆伸缩过滤器还具有安装长度可调，装拆方便的特点。可根据需要设置滤网数目，通常范围：水 18~30 目、蒸汽 40~100 目、油 100~180 目。
SSY14 型 Y型伸缩过滤器主要性能参数
| 型号 | PN | 工作压力 (MPa) | 适用温度 (℃) | 适用介质 |
|---|---|---|---|---|
| SSY14H-J10 | 10 | 1.0 | -29 ~ 425 | 水、油品、蒸汽等 |
| SSY14H-J16 | 16 | 1.6 | ||
| SSY14C-J25 | 25 | 2.5 | ||
| SSY14C-J40 | 40 | 4.0 |
SSY14 型 Y型伸缩过滤器零部件材料
| 型号 | 阀体材料 |
|---|---|
| SSY14H-J10 | 20、WCB、CF8、CF8M、CF3、CF3M |
| SSY14H-J16 | |
| SSY14C-J25 | |
| SSY14C-J40 |

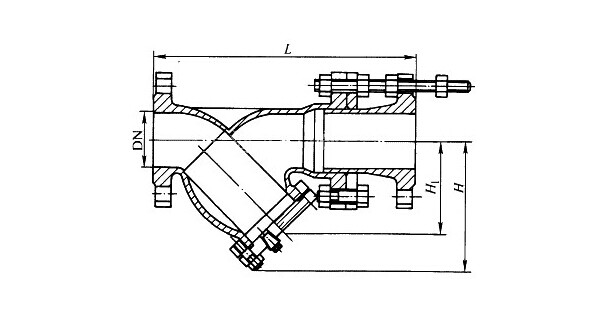

SSY14 型 Y型伸缩过滤器主要外形及结构尺寸（mm）
| DN | L | Lmin | Lmax | H | H1 |
|---|---|---|---|---|---|
| 50 | 310 | 340 | 280 | 195 | 155 |
| 65 | 380 | 410 | 350 | 245 | 183 |
| 80 | 420 | 460 | 380 | 295 | 210 |
| 100 | 460 | 500 | 420 | 344 | 250 |
| 125 | 540 | 585 | 495 | 415 | 305 |
| 150 | 610 | 655 | 565 | 485 | 358 |
| 200 | 750 | 800 | 700 | 602 | 450 |
| 250 | 795 | 845 | 745 | 710 | 503 |
| 300 | 860 | 910 | 810 | 815 | 578 |
| 350 | 1025 | 1075 | 975 | 844 | 598 |
| 400 | 1150 | 1200 | 1100 | 872 | 618 |
